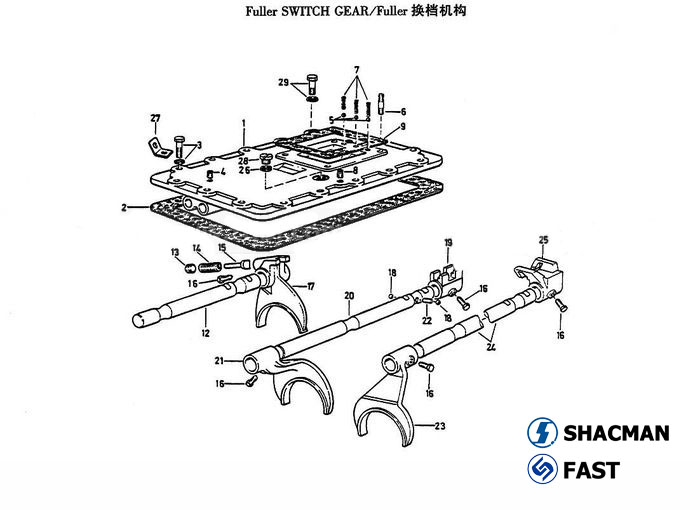

Gear shifting mechanism | ||
FAST Transmission RT11509C | ||
sequence | name | part number |
1 | Upper cap | jsl00a-1702015 |
1 | Upper cap | jsl30t-1702015 |
1 | Upper cap | b19980 |
Upper cap | jsl30t-1702010 | |
Upper cap | jsl30ta-1702010 | |
Upper cap | a-c0200l | |
2 | Liner | 14918 |
3 | Bolt | m10×35 |
3 | Spring washer | q40310 |
4 | Square groove taper plug | q61303 |
5 | Steel ball | 1/2″ |
6 | Stud | 11056 |
7 | Spring | f96084 |
7 | Spring | f96085 |
8 | Square groove taper plug | q61032 |
9 | Liner | 1642 |
12 | Low reverse gear fork shaft | 16132 |
12 | Low reverse gear shiftingfork shaft | jsl00a-1702064 |
13 | Reverse gear lock plug | 8968 |
14 | Reverse gear lock spring | 8774 |
15 | Reverse gear lock plunger | f99671 |
16 | Locking screw | 3220 |
17 | Low reverse gear fork | 99664 |
18 | Interlock Ball | 3/4″ |
19 | 1/2 gear guiding block | f99588 |
19 | 1/2 gear guide block | jsl00a-1702054 |
20 | 1/2 gear shifting fork shaft | jsl30ta-1702065 |
20 | 1/2 gear shifting fork shaft | jsl00a-1702065 |
20 | 1/2 gear fork stalls | jsl30t-1702065 |
20 | l / 2 gear shifting fork shaft | 16133 |
21 | l / 2 gear shifting fork shaft | 16135 |
21 | 1/2 gear shifting fork | jsl30t-1702055 |
21 | l / 2 files fork | jsl30ta-1702055 |
22 | Interlock pin | 1634 |
23 | 3/4 gear shifting fork | jsl30ta-1702056 |
23 | 3/4 gear fork | 16136 |
23 | 3/4 gear shifting fork | jsl00a-1702056 |
23 | 3/4 gear shifting fork | jsl30t-1702056 |
24 | 3/4 gear shifting fork shaft | jsl30t-17021366 |
24 | 3/4 gear shifting fork shaft | 18643 |
24 | 3/4 gear shifting fork shaft | jsl30ta-1702066 |
25 | 3/4 gear guide block | f99589 |
25 | 3/4 gear guiding block | jsl00a-1702053 |
26 | Liner | 17179 |
27 | Rings | 17105 |
28 | Plugs | 17178 |
29 | Flat nut | x-6-01 |
29 | Nuts (thickness 24) | x-6-03 |
29 | Bolt | m10×32 |
2l | l / 2 gear shifting fork | jsl00a-1702055 |
