10C0647 000, CYLINDER AS-RH, LIUGONG PARTS CATALOGUES

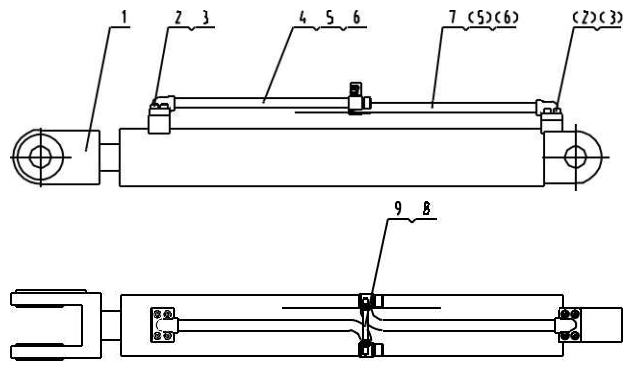

| 10C0647 000 右动臂油缸总成 BOOM CYLINDER AS-RH | |||||
|---|---|---|---|---|---|
| 件号 ITEM |
部件号 PART NO. | 版本 VER |
零件名称 | PART NAME | 数量 Q'TY |
| 1 | 10K0013 | 001 | 动臂油缸 | BOOM CYLINDER | 1 |
| 2 | 04B0049 | 000 | 螺钉 | SCREW | 8 |
| 3 | 06B0348 | 000 | 垫圈 | WASHER | 8 |
| 4 | 10L0040 | 001 | 钢管总成 | TUBE AS | 1 |
| 5 | 12B0066 | 000 | O 形圈 | O-RING | 2 |
| 6 | 12B0370 | 000 | O 形圈 | O-RING | 2 |
| 7 | 10L0041 | 001 | 钢管总成 | TUBE AS | 1 |
| 8 | 05B0018 | 000 | 双头螺栓 | STUD BOLT | 1 |
| 9 | 03B0379 | 000 | 螺母 | NUT | 4 |
