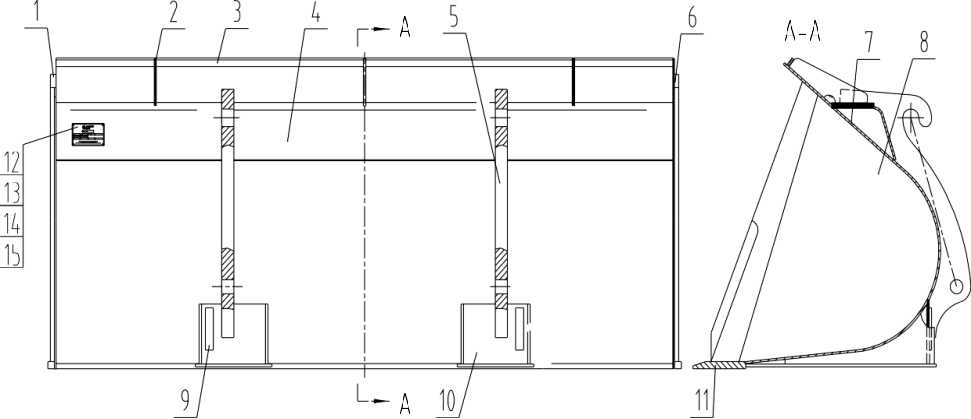

22D0617 001, BUCKET, LIUGONG PARTS CATALOGUES
| 22D0617 001 铲斗 BUCKET | ||||||||
|---|---|---|---|---|---|---|---|---|
| 件号 ITEM |
部件号 PART NO. | 版本 VER |
零件名称 | PART NAME | 数量 Q'TY |
|||
| 1 | 16A5028 | 000 | 左切削板 | EDGE-LH | 1 | |||
| 2 | 13A3794 | 000 | 加强板 | PLATE | 3 | |||
| 3 | 13A3796 | 000 | 加强板 | PLATE | 1 | |||
| 4 | 22A2953 | 000 | 弯板 | PLATE | 1 | |||
| 5 | 18A2362 | 001 | 安装板 | MOUNTING PLATE | 2 | |||
| 6 | 16A5029 | 000 | 右切削板 | EDGE-RH | 1 | |||
| 7 | 22A2952 | 000 | 斗壁板 | PLATE | 1 | |||
| 8 | 12A2852 | 000 | 侧板 | SIDE PLATE | 2 | |||
| 9 | 34C1115 | 000 | 限位块组件 | BLOCK GP | 2 | |||
| 10 | 02D2904 | 000 | 底座 | BASE | 2 | |||
| 11 | 16A5032 | 000 | 主切削板 | CUTTING EDGE | 1 | |||
| 12 | 74A3805 | 000 | 铭牌 | NAMEPLATE | 1 | |||
| 13 | 74A3806 | 000 | 铭牌 | NAMEPLATE | 1 | |||
| 14 | 74A3807 | 000 | 铭牌 | NAMEPLATE | 1 | |||
| 15 | 01B0012 | 000 | 铆钉 | RIVET | 4 | |||
