32E0682 001, WORK IMPLEMENT SYSTEM, LIUGONG PARTS CATALOGUES

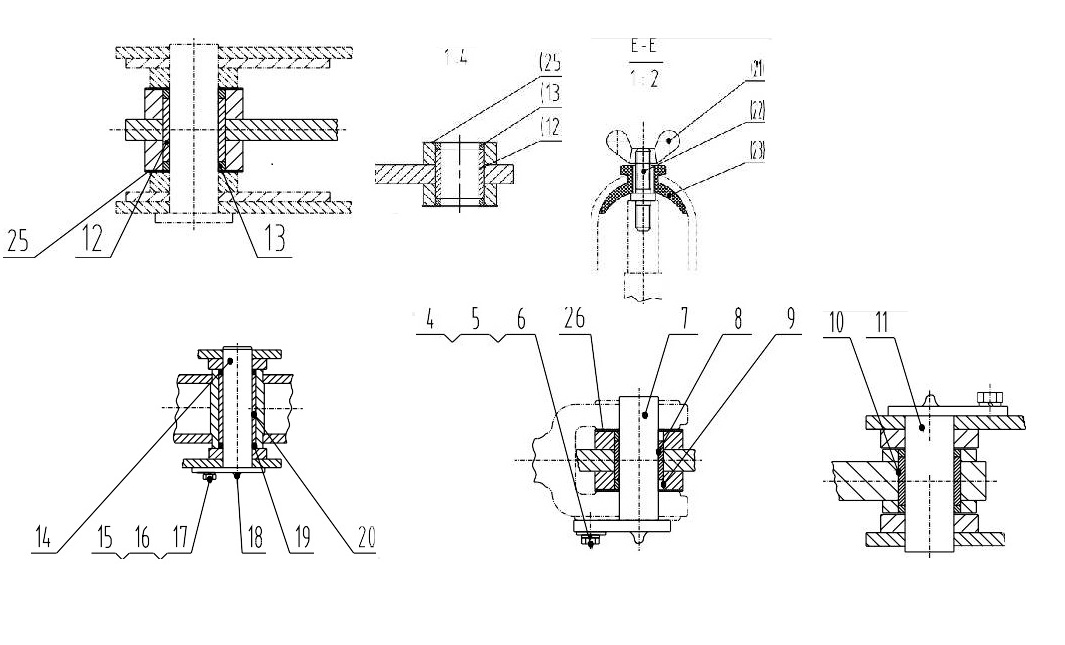

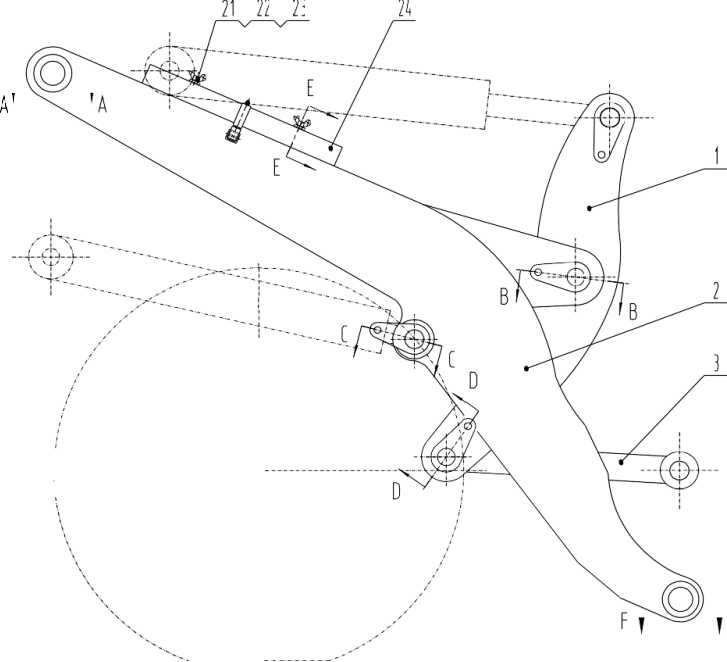

32E0682 001 工作装置系统 WORK IMPLEMENT SYSTEM | |||||
---|---|---|---|---|---|
件号 ITEM |
部件号 PART NO. | 版本 VER |
零件名称 | PART NAME | 数量 Q'TY |
1 | 21L0010 | 001 | 摇臂 | LEVER | 1 |
2 | 21D0371 | 000 | 动臂 | BOOM | 1 |
3 | 16L0007 | 002 | 拉杆 | LINKAGE | 1 |
4 | 00B0017 | 000 | 螺栓 | BOLT | 2 |
5 | 06B0007 | 000 | 垫圈 | WASHER | 2 |
6 | 55H0014 | 000 | 垫套 | BUSHING | 2 |
7 | 11L0016 | 003 | 动臂缸销 | PIN | 2 |
8 | 55A0288 | 000 | 衬套 | BUSHING | 2 |
9 | 34C0052 | 001 | 防尘圈 | DUST RING | 4 |
10 | 55A0286 | 000 | 斗杆钢套 | BUSHING | 2 |
11 | 11L0014 | 002 | 摇臂销 | PIN | 2 |
12 | 55A0287 | 000 | 动臂下钢套 | SLEEVE | 4 |
13 | 34C0034 | 001 | 密封圈 | SEAL RING | 12 |
14 | 11L0009 | 002 | 摇臂中销 | PIN | 1 |
15 | 06B0015 | 001 | 垫圈 | WASHER | 3 |
16 | 06B0012 | 000 | 垫圈 | WASHER | 3 |
17 | 00B0093 | 000 | 螺栓 | BOLT | 3 |
18 | 10B0014 | 000 | 油杯 | GREASE FITTING | 5 |
19 | 80A0092 | 001 | 密封圈 | SEAL RING | 2 |
20 | 55A0285 | 000 | 摇臂钢套 | BUSHING | 1 |
21 | 03B0592 | 000 | 碟形螺母 | NUT | 2 |
22 | 02B0097 | 000 | 双头螺柱 | STUD BOLT | 2 |
23 | 83A0304 | 001 | 胶套 | BOOT | 2 |
24 | 24C0446 | 000 | 举升动臂支撑 | SUPPORT | 1 |
25 | 28C0115 | 000 | 调整垫片 | SHIM | 4 |
26 | 28C0116 | 000 | 调整垫片 | SHIM | 2 |
