LEFT & RIGHT SIDE CABIN STEP, SHACMAN PARTS CATALOGS
HOME CATALOG > SHACMAN PARTS CATALOGS > SHACMAN CABIN PARTS CATALOGS >

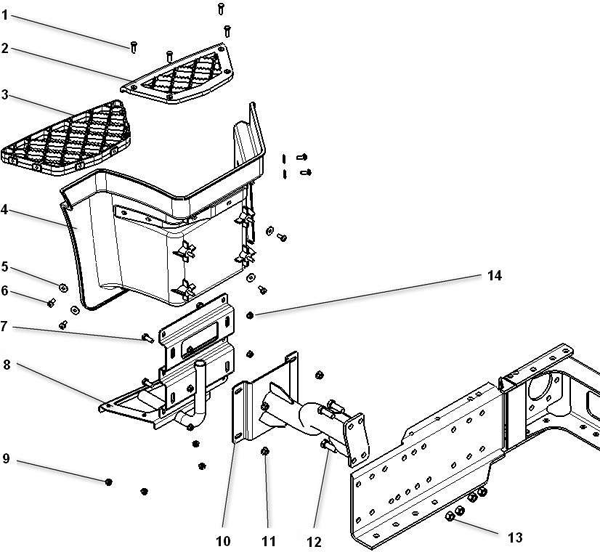

| NO |
Part.No |
Designation |
Name |
Quantity |
| 1 |
Q150B0825 |
六角头螺栓 |
Screw |
4 |
| 2 |
DZ15221242464 |
下台阶（BH-DZ22408450015） |
Ladder |
1 |
| 3 |
DZ15221242462 |
上台阶（BH-DZ22408450011） |
Ladder |
1 |
| 4 |
DZ15221242453 |
左下门台阶（BH-DZ22405410051） |
Left door step |
1 |
| 5 |
Q40208 |
大垫圈 |
Washer |
6 |
| 6 |
Q2140820 |
十字槽盘头螺钉 |
Screw |
6 |
| 7 |
Q150B1025 |
六角头螺栓 |
Screw |
4 |
| 8 |
DZ15221242635 |
支撑托架总成（左） |
bracket assembly left |
1 |
| 9 |
Q32008 |
六角法兰面螺母 |
Hex bolt |
4 |
| 10 |
DZ15221242730 |
安装支架总成（左） |
bracket assembly left |
1 |
| 11 |
Q32010 |
六角法兰面螺母 |
Hex bolt |
4 |
| 12 |
Q150B1440 |
六角头螺栓 |
Screw |
4 |
| 13 |
Q33414T13F2 |
1 型全金属六角锁紧螺母 |
Hex bolt |
4 |
| 14 |
Q32008 |
六角法兰面螺母 |
Hex bolt |
6 |

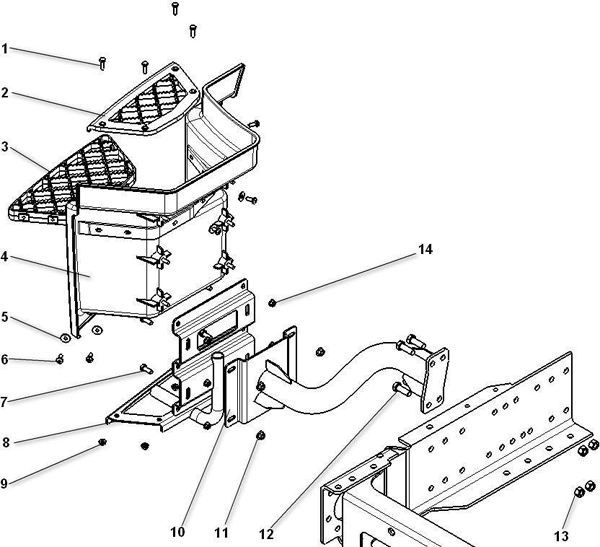

| NO |
Part.No |
Designation |
Name |
Quantity |
| 1 |
Q150B0825 |
六角头螺栓 |
Screw |
4 |
| 2 |
DZ15221242464 |
下台阶（BH-DZ22408450015） |
Ladder |
1 |
| 3 |
DZ15221242462 |
上台阶（BH-DZ22408450011） |
Ladder |
1 |
| 4 |
DZ15221242454 |
右下门台阶（BH-DZ22405410061） |
Right door step |
1 |
| 5 |
Q40208 |
大垫圈 |
Washer |
6 |
| 6 |
Q2140820 |
十字槽盘头螺钉 |
Screw |
6 |
| 7 |
Q150B1025 |
六角头螺栓 |
Screw |
4 |
| 8 |
DZ15221242645 |
支撑托架总成（右） |
bracket assembly right |
1 |
| 9 |
Q32008 |
六角法兰面螺母 |
Hex bolt |
4 |
| 10 |
DZ15221242740 |
安装支架总成（右） |
bracket assembly right |
1 |
| 11 |
Q32010 |
六角法兰面螺母 |
Hex bolt |
4 |
| 12 |
Q150B1440 |
六角头螺栓 |
Screw |
4 |
| 13 |
Q33414T13F2 |
1 型全金属六角锁紧螺母 |
Hex bolt |
4 |
| 14 |
Q32008 |
六角法兰面螺母 |
Hex bolt |
6 |
